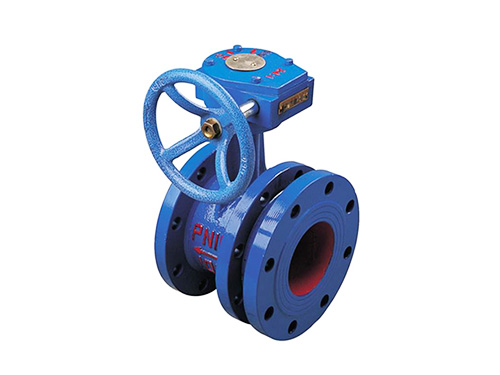

![伸缩法兰蝶阀](/uploads/230222/1_211324501.jpg)
伸缩法兰蝶阀适用温度≤80℃、用于石油、化工、食品、医药、轻纺、造纸、电力、给排水、气体管路上,作调节流量和截流介质的作用。具有补偿管道热胀冷缩的功能。
法兰伸缩蝶阀具有自动补偿管道热胀冷缩方便装卸的功能,使用于温度在120℃以下,公称压力在1.6MPa以下的石油,化工、电力、造纸、给排水和市政建设等工业管道上作调节流量和载断流体的装置。
伸缩法兰蝶阀工作原理:
伸缩法兰蝶阀分三种类型:
A、普通型:选用时按伸缩器的设计规范设计安装,如需加限位螺栓,请设计时注明。
B、固定限位型:它即可伸缩,又能限位,具有把伸缩部分固定起来不让其伸缩的功能。其特点是功能多,适用范围更广。
C、加长型:它是把普通型伸缩蝶阀的伸缩节加长,使其长度符合用户所需长度(不包括伸缩量),其特点是在老管路的改造时,原管路上的阀门需要更新换代,不需把原管道上的阀门的连接部分割衬,即可取而代之。加长型选用时也应考虑加限位措施,如需限位请设计时注明。
伸缩法兰蝶阀产品特点:
1、密封部位可调节更换,密封性能优良。
2、结构,设计灵活,重量轻,省力,启闭速度适宜。
3、伸缩蝶阀不仅能补偿管道温差缩产生的热胀冷缩的功能,还能为维修阀门安装更换提供方便。
安装注意事项:
1、法兰伸缩蝶阀安装前需要平放,切勿随意磕碰,运行时严禁将支架卸掉。
2、法兰伸缩蝶阀出厂时结构长度为较小长度,安装时,拉至安装长度(即设计长度)。
3、当管道间长度超过伸缩阀安装长度时,请调整管道间隔,切勿强行拉伸缩蝶阀,以免损坏蝶阀。
4、法兰伸缩蝶阀可在任意安装,做温度补偿用时,在管道安装完成后,需沿管道轴线方向两端加支架,防止伸缩阀伸缩管拉出。
