污水复合式排气阀用于污水管路上的高点或有闭气的地方,来排除污水管道内气体来疏导管道,使管道运转正常,如不装此阀,管道会出现闭气,使污水流速受到影响,甚至会中断。如出现停电、停泵,管内随时出现负压,会引起管道振动,排、吸气泵就会速度适宜吸入空气,防止管道振动或破裂。管道内污水在运行时,该阀活瓣停在定位架下部,进行大量排气,当空气排玩时,污水进入阀内推动浮球,传动瓣到关闭,停止排气。管内在运行时会产生少量气体,这些气体会集中到管内上部,到相当程度,阀内污水下降,气从小孔排出。如出现停电,停泵,管内水流空时随时会出现负压,浮球顺水下降,打开小孔带动大孔进行大量补气确认管道安然。

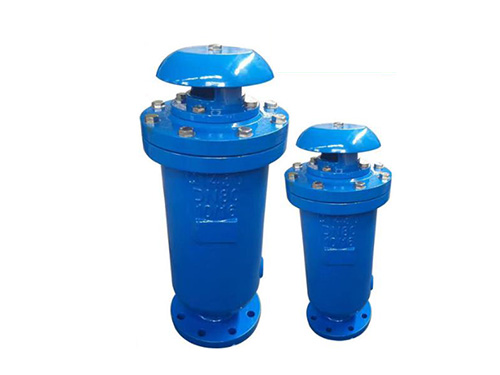

污水复合式排气阀本阀阀体为圆桶状,阀门内件包括不锈钢浮球、杠杆及阀瓣。本阀安装在泵出口处或配水管线中,用来排除集积在管中的空气,以提高管线及水泵的使用效率,保护管道安然。
工作原理
当管内开始注水时,阀瓣处于开启的位置,进行大量排气,当空气排完时,阀内充满水,浮球上升并带动阀瓣关闭,停止排气。当管内水正常输送时,如有少量空气聚集在阀内到相当的程度,阀内水位下降,此时空气由小孔排出。当水泵停止时,管内水流空或遇产生负压,此时塞头速度适宜开启,吸入空气,确认管线安然。
注:排气阀在使用过程中压力不能低于0.02Mpa,如低于0.02Mpa,排气阀容易出现漏水。需要配一只阀门作为检修用。

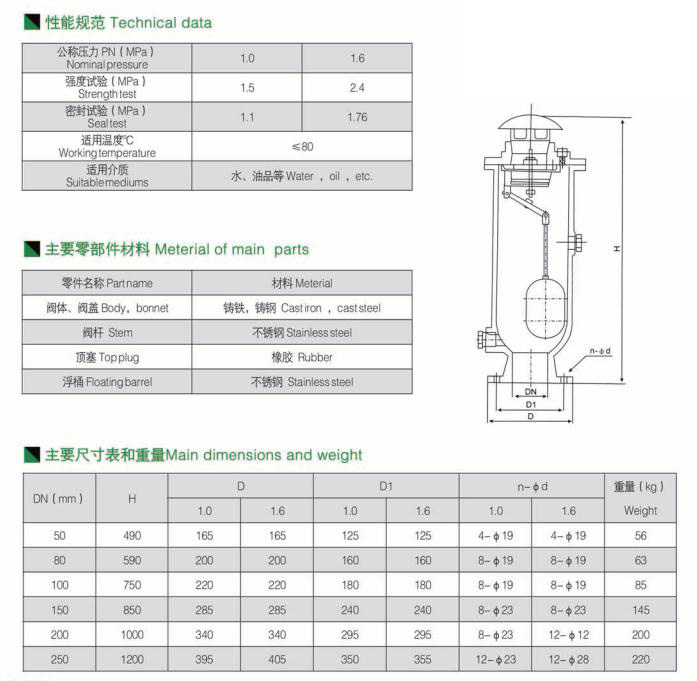

污水复合式排气阀参数:
公称通径:DN50-DN300
公称压力:1.0MPAa-2.5MPa
适用温度:-10℃-90℃
适用介质:清水、污水
阀体材质:铸铁、碳钢、铸钢、不锈钢
