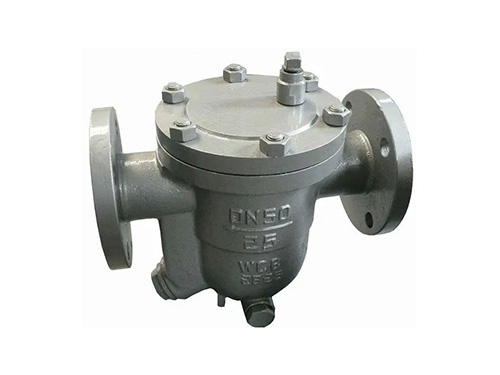

![自由浮球式蒸汽疏水阀](/uploads/230222/1_213221Y7.jpg)
自由浮球式蒸汽疏水阀是用于蒸汽管网及设备中,能自动排出凝结水、空气及其它不凝结气体,并阻水蒸汽泄漏的阀门。
自由浮球式疏水阀适用于石油、化工、轻工、冶金、电力等工业部门的蒸汽加热设备及蒸汽管线上,自动排除凝结水并阻止蒸汽泄漏,可防止加热设备及蒸汽管线水锤现象的产生,确认其设备及管线在佳工况下运行。该阀还是节能产品,对提高加热系统及设备的热效率,节省能源起着重要作用。
自由浮球式疏水阀是结构优良,按需定制的疏水阀之一,它具有结构简单(只有一个活动零件),寿命长,热效率好(它能排除接近饱和蒸汽温度的凝结水),排量大(它能做到连续排除凝结水),维修方便等特点。在制造上严格执行标准,各项性能指标均达到或超过国家标准的规定。
工作原理
自由浮球式疏水阀是利用阿基米德浮力原理,使浮球随体腔内液面的升降而升降,从而打开或关闭阀座排水孔形成排水阻汽动作。
当开始工作时,开启设在阀盖上的手动放气阀,大量的冷空气或不凝结气体在蒸汽和凝结水推动下排除体外后,关闭放气阀。这时疏水阀处于关闭状态,随着时间的延续流入阀内的凝结水逐渐增多,也就是说体腔内液面升高到浮力大于球体自身重量及阀口面积作用力时,球体浮起打开阀口,大量的凝结水速度适宜排往阀后。
在排水过程中,液面逐渐下降,由于体腔内压力分布不均匀,阀口处压力较低,使漂浮在液面的浮球受到不平衡的力,推动浮球向阀口浮动,直至到封闭阀口为止,此时体内底部支点顶住浮球,使浮球不能继续下降,排水停止。此时液面与阀口有确定距离,因此形成水封,阻止蒸汽逸漏。
