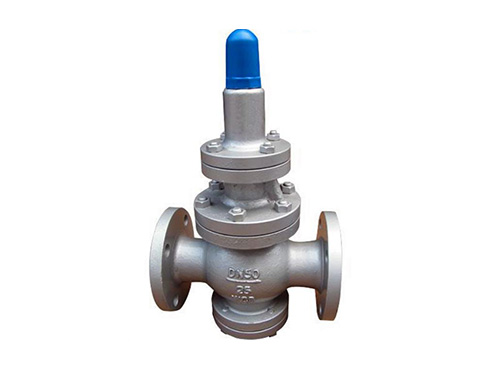

![弹簧活塞式减压阀](/uploads/230222/1_213042c6.jpg)

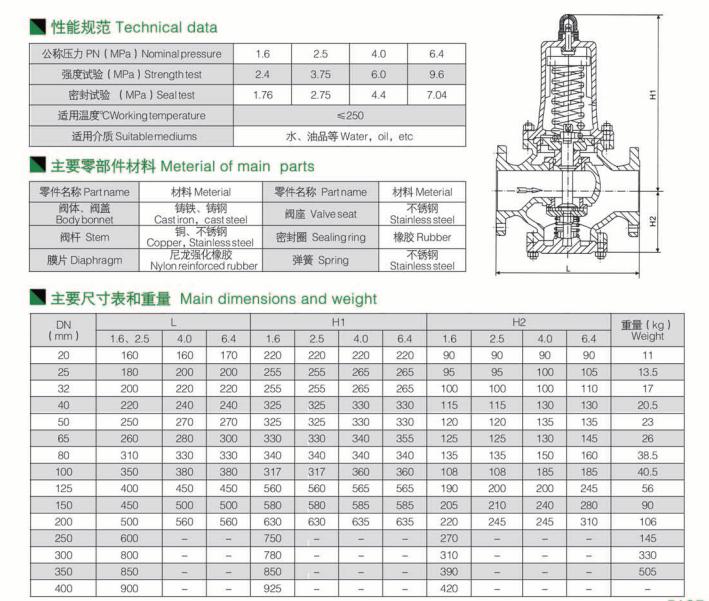

弹簧活塞式减压阀,驱动方式可选用自动,连接方式可选用螺纹、法兰,结构形式可选用先导活塞式,密封结构可选用软密封、硬密封,压力范围PN0.1-16Mpa,公称通径为DN15-500mm,材质可选用铸铁、铸钢、黄铜、不锈钢。
弹簧活塞式减压阀主要由,调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣,控制阀瓣开度完成减压稳压功能。
弹簧活塞式减压阀在城市建筑、高层建筑的冷热供水系统中,可取代常规分区水管,节省设备。也可在通常的冷热水管网中,起减压稳压作用。弹簧活塞式减压阀调压、稳压动作平稳,适用于水和非腐蚀性液体介质的管路。
弹簧活塞式减压阀的结构特点:
按结构形式可分为膜片式、弹簧薄膜式、活塞式、杠杆式和波纹管式;按阀座数目可人为单座式和双座式;按阀瓣的位置不同可分为正作用式和反作用式。
弹簧活塞式减压阀的工作原理:
弹簧活塞式减压阀的工作由阀后压力进行控制。当压力感应器检测到阀门压力指示升高时,减压阀阀门开度减小;当检测到减压阀后压力减小,减压阀阀门开度增大,以满足控制要求。
弹簧活塞式减压阀的减压比需要在确定程度上高于系统值;即使在较大或者较小流量时它也应该能够对正作用或者反作用控制信号做出响应。这些阀门应该针对有用控制范围选择,即较大流量的20%到80%。正常为等比型或者具有等比特性。这些类型的阀门本身具有比例控制所要求的较佳流量特性及流量范围。
