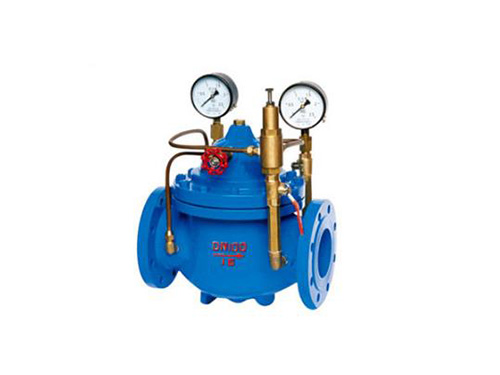

![紧急关闭阀](/uploads/230222/1_212635450.jpg)
紧急关闭阀用于生活供水和消防供水并联供水系统中,正常情况供生活用水,当火灾发生时消防用水时,900X紧急关闭阀自动关闭生活用水,可以有够量的消防用水。当消防停止用水时压力减少,900X紧急关闭阀自动恢复生活用水,该阀使系统不需要另设消防单独供水管网,很大地节省了工程建设成本和日常的用水量。该阀控制灵敏、调试简单、使用时间长。
紧急关闭阀工作原理
当主阀入口压力低于导阀设定的压力时,导阀此时处于开通状态,主阀上盖腔内压力与主阀出口压力相等,入口与出口存在压差,水流经阀口由出口流出。当消防泵其动,或变频泵压力升高,超过导阀设定压力时,由主阀入口通向导阀控制管压力升高,作用在弹簧上的压力增大,向下压紧,带动阀芯下移,使导阀关闭,此时主阀入口压力通过节流阀不断补充到主阀阀盖上腔,因阀瓣受到的向下的压力大于向上的推力,主阀关闭。入口压力小于设定压力该阀一直处于开启状态,入口压力大于设定压力,该阀处于关闭状态。
技术参数
公称压力(Mpa) | 壳体试验压力(MPa) | 密封试验压力(MPa) | 适用介质 | 介质温度(℃) |
---|---|---|---|---|
1.0 | 1.5 | 1.1 | 水 | 0~80(隔膜式) 0~200(活塞式) |
1.6 | 1.76 | 2.4 | ||
2.5 | 2.75 | 3.75 |
外形尺寸
DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | 150 | 160 | 180 | 200 | 203 | 216 | 241 | 292 | 330 | 356 | 495 | 622 | 698 | 787 | 914 | 978 |
H1 | 247 | 247 | 247 | 278 | 278 | 298 | 313 | 350 | 365 | 420 | 450 | 470 | 490 | 526 | 570 | 570 |
H | 342 | 342 | 342 | 395 | 395 | 405 | 430 | 510 | 560 | 585 | 675 | 730 | 760 | 840 | 910 | 910 |
