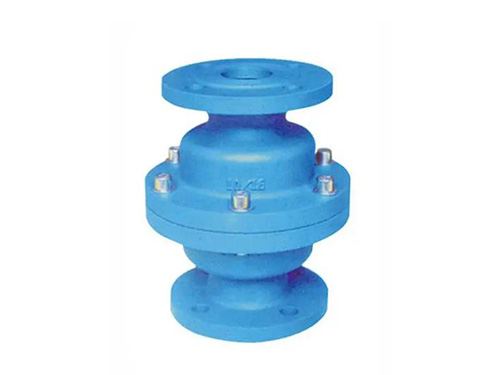

![动态流量平衡阀](/uploads/230222/1_21391M63.jpg)
动态流量平衡阀亦称自力式流量控制阀、自力式平衡阀、定流量阀、自动平衡阀等,它是跟据系统工况变动而自动变化阻力系数,在确定的压差范围内,可以效果优良地控制通过的流量保持一个常值,即当阀门前后的压差增大时,通过阀门的自动关小的动作能够保持流量不增大,反之,当压差减小时,阀门自动开大,流量仍照保持恒定。
但是,当压差小于或大于阀门的正常工作范围时,它毕竟不能提供额外的压头,此时阀门打到全开或全关位置流量仍然比设定流量低或高不能控制。
动态流量平衡阀工作原理
高度控制和效果的建筑环境需要系统设计工程师在设计中赋予新颖的设计理念。由于不断增长的、多种类的流体控制系统的使用,特别当结合了温度调节装置和区域控制功能,致使静态平衡阀的使用不合时宜。
自动平衡阀结合了革新设计,并且具有大的灵活度来给水力平衡系统提供一个全部的解决方案,自动平衡阀最初设计,是专为制冷和供热系统设计的平衡阀。利用自动控制阀胆,即使在压力波动情况下,亦可确认流量为设计流量,并保持恒定。
每一个阀出厂时已设定流量,其中的阀芯决定流量。阀体内安装多个阀芯,流量范围广〔2-730m3/h〕。阀上可安装压力检测孔,便于检验工作状况。需配对夹式法兰和垫圈。
技术特征
阀体∶球墨铸铁、WCB、DN50以下为热锻黄铜
阀胆∶不锈钢,青铜表面镀镍处理
较大工作压力∶2.5MPa
较高介质温度∶130℃
误差∶≤5%
压降范围∶14-220KPa,35-410KPa
连接∶DN50-DN600为对夹式、DN50以下为螺纹连接
