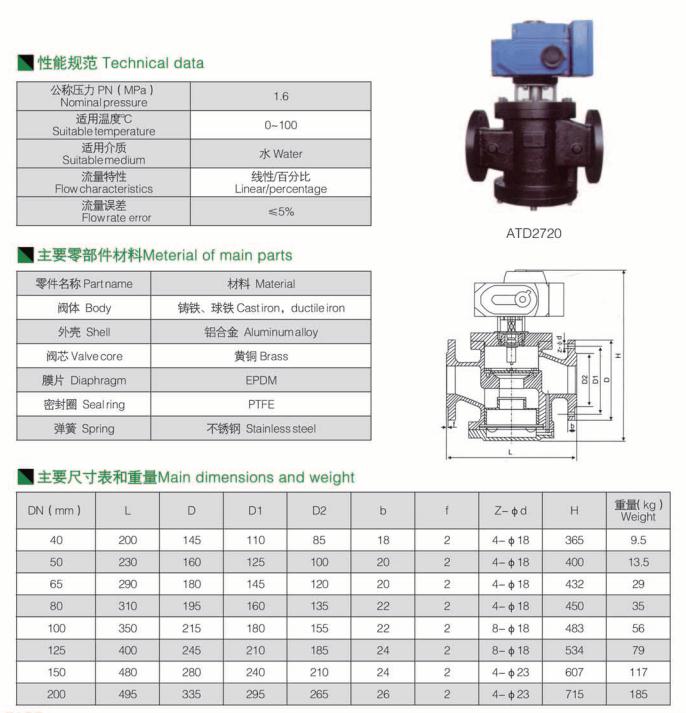

![动态平衡电动调节阀](/uploads/230222/1_213Z61Q.jpg)
随着人们生活水平和节能意识的不断提高,变流量系统在暖通空调工程中占据越来越重要的位置,同时,一种新型的水力系统—多方面平衡的水力系统也在暖通空调工程中深受越来越广泛的应用。多方面平衡的水力系统一般通过动态平衡电动调节阀调节末端设备(如空调箱)的流量来调控目标区域的温度,它能动态的平衡系统的压力变化,使二台或多台末端设备间的流量调节不互相干扰,因此这种系统具效果优良果节能性。
动态平衡电动调节阀是用于调节介质的流量、压力和液位。根据调节部位信号,自动控制阀门的开度,从而达到介质流量、压力和液位的调节。动态平衡电动调节阀由电动执行机构或气动执行机构和调节阀两部分组成。调节并通常分为直通单座式和直通双座式两种,后者具有流通能力大、不平衡力小和操作稳定的特点,所以通常特别适用于大流量、高压降和泄漏少的场合。阀门是流体输送系统中的控制部件,具有截止、调节、导流、防止逆流、稳压、分流或溢流泄压等功能。用于流体控制系统的阀门,从简单的截止阀到极为复杂的自控系统中所用的各种阀门,其品种和规格相当繁多。阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。阀门的公称通经从几mm的仪表针型阀到10m的工业管路用阀。阀门的工作压力可从1.3×10-3MPa到1000MPa的较高压。工作温度从-269℃的超低温到1430℃的高温。阀门的启闭可采用多种控制方式,如手动、气动、电动、液动、电-气或电-液联动及电磁驱动等;也可在压力、温度或其他形式传感信号的作用下,按预定的要求动作,或者只进行简单的开启或关闭。
动态平衡电动调节阀是工业自动化过程控制中的重要执行单元仪表。随着工业行业的自动化程度越来越高,正被越来越多的应用在各种工业生产行业中。与传统的气动调节阀相比具有明显的优点:节能(只在工作时才消耗电能),环保(无碳排放),安装较快方便。
1、流体对阀芯作用方向都处于流开状态,故工作稳定性好。
2、除了阀盖处衬套导向外,阀芯侧面与阀座内表面也有导向作用,导向面积大,工作优良。
3、伺服放大器采用尺度动态负反馈,可提高调节精度。
4、电动操作器有多种形式,可适用于4~20mA.DC或0~10mA.DC。
5、电子型电动调节阀可直接由电流信号控制阀门开度,无需伺服放大器。
6、节省自动化投资,与单座、双座或套筒调节阀相比,组成同样的系统可省掉一个阀,简化系统,节省投资。
7、波纹管密封型对移动的阀杆形成全部的密封,堵绝流体外漏。
8、三通调节阀分为T型和L型,对介质进行分流和合流,选型时根据现场工况进行确定。
