![气动法兰球阀](/uploads/230222/1_212423959.jpg)

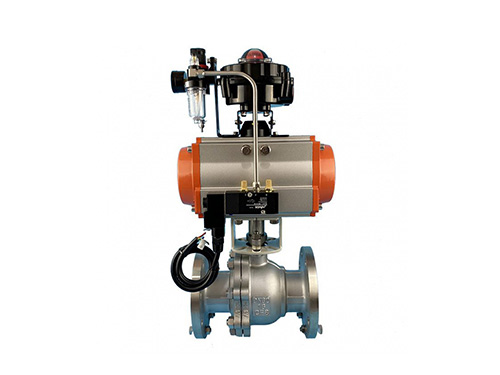

气动法兰球阀是球阀配上气动执行器。气动执行器的执行速度相对较快,并且不需要工人亲力亲为,在很大程度上节约了人力资源以及时间。
气动法兰球阀是由截止阀演变而来。它具有相同的旋转90度提动作,不同的是旋塞体是球体,有圆形通孔或通道通过其轴线。球面和通道口的比例应该是这样的,即当球旋转90度时,在进、出口处应全部呈现球面,从而截断流动。
气动法兰球阀现实作用
不锈钢气动球阀的工作原理是靠旋转阀恋来使阀门通顺或闭塞。气动球阀开关轻便,体积小,可以做成很大口径,密封优良,结构简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,在各行业深受广泛的应用。
气动法兰球阀在管路中主要用来做切断速度适宜、分配和改变介质的流动方向。气动球阀是近年来被广泛采用的一种新型阀门,它具有以下优点:
1.流体阻力小,其阻力系数与同长度的管段相等。
2.结构简单、体积小、重量轻。
3.紧密优良,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。
4.操作方便,开闭速度适宜,从全开到全关只要旋转90°,便于远距离的控制。
5.维修方便,气动球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6.在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7.适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。
气动三片式球阀已广泛应用于石油、化工、发电、造纸、原子能、航空、火箭等各部门,以及人们日常生活中。
气动法兰球阀安装
1)、取掉法兰端两边的保护盖,在阀全部打开的状态下进行冲洗清洁。
2)、安装前应按规定的信号(电或气)进行整机测试(防止因运输产生振动影响使用性能),合格后方可上线安装(接线按电动执行机构线路图)。
3)、准备与管道连接前,须冲洗和去除干净管道中残存的杂质(这些物质可能会损坏阀座和球)。
4)、在安装期间,请不要用阀的执行机构部分作为起重的吊装点,以避免损坏执行机构及附件。.
5)、本类阀应安装在管道的水平方向或垂直方向。
6)、安装点附近的管道不可有低垂或者承受外力的现象,可以用管道支架或者支撑物来取消管线的偏离。
7)、与管道连接后,请用规定的扭矩交叉锁紧法兰连接螺栓。
气动法兰球阀操作和使用
1)、操作前须确认管路和阀已被冲洗过。
2)、阀的操作按执行机构输入信号大小带动阀杆旋转完成:正向旋转1/4圈(900)时,阀关断。反向旋转1/4圈(900)时,阀开启。
3)、当执行机构方向指示箭头与管线平行时,阀门为开启状态;指示箭头与管线垂直时,阀门为关闭状态。
