![静音式止回阀](/uploads/230222/1_21195BK.jpg)

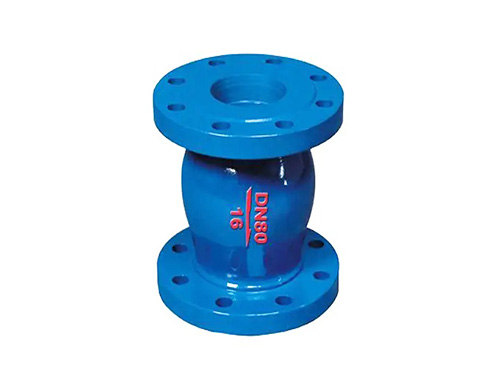

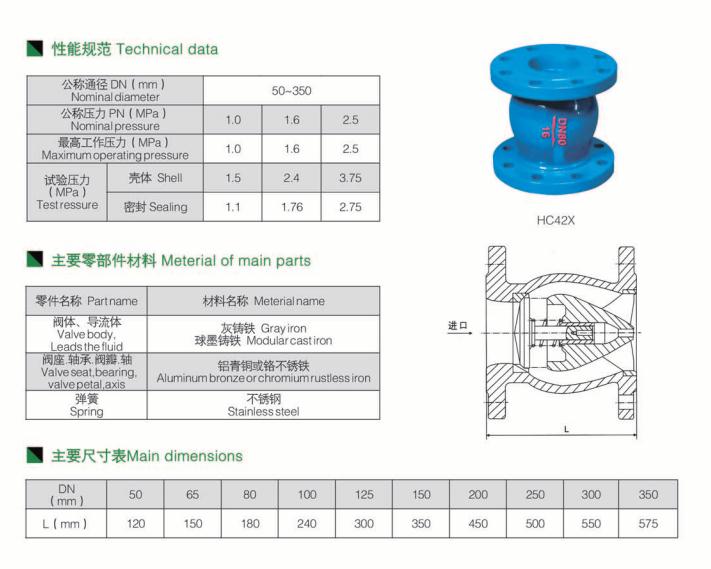

静音式止回阀主要由阀体、阀座、导流体、阀瓣、轴承及弹簧等主要零部件组成,内部水流通路采用流线型设计,水头损失与同类止回阀比较约为1/3-1/4,同时于停泵时其阀瓣关闭行程很短,可达速度适宜关闭,避免水锤产生且防止巨大水击声,行成静音效果。主要适用于给排水、消防、暖通、化工、电厂、冶金、石化等系统,
静音式止回阀产品特点:
1、内部水流通路采用流线型设计
2、水头损失小
3、阀瓣开关行程很短,可达速度适宜自行关闭
安装方式
1、静音式止回阀(Aetv Silent Check Valve)的阀瓣呈圆盘状,绕阀座通道的转轴作旋转运动,因阀内通道成流线形,流动阻力比升蝶式止回阀小,适用于低流速和流动不常变化的大口径场合,但不宜用于脉动流,其密封性能不及升降式。蝶式止回阀分单瓣式、双瓣式和多半式三种,这三种形式主要按阀门口径来分,目的是为了防止介质停止流动或倒流时,减弱水力冲击。
2、静音式止回阀(Aetv Silent Check Valve)阀瓣沿着阀体垂直中心线滑动的止回阀,内螺纹止回阀只能安装在水平管道上,在高压小口径止回阀上阀瓣可采用圆球。蝶式止回阀的阀体形状与截止阀一样(可与截止阀通用),因此它的流体阻力系数较大。其结构与截止阀相似,阀体和阀瓣与截止阀相同。阀瓣上部和阀盖下部加工有导向套简,阀瓣导向简可在阀盏导向简内自由升降,当介质顺流时,阀瓣靠介质推力开启,当介质停流时,阀瓣靠自垂降落在阀座上,起阻止介质逆流作用。直通式蝶式止回阀介质进出口通道方向与阀座通道方向垂直;立式升降式止回阀(Aetv Lift Check Valve),其介质进出口通道方向与阀座通道方向相同,其流动阻力较直通式小。
3、静音式止回阀(Aetv Silent Check Valve):阀瓣围绕阀座内的销轴旋转的止回阀。碟式止回阀结构简单,只能安装在水平管道上,密封性较好。
4、静音式止回阀(Aetv Silent Check Valve):阀瓣沿着阀体中心线滑动的阀门。管道式止回阀是新出现的一种阀门,它的体积小,重量较轻,加工工艺性好,是止回阀发展方向之一。但流体阻力系数比旋启式止回阀略大。
5、压紧式止回阀:这种阀门是做为锅炉给水和蒸汽切断用阀,它具有升降式止回阀和截止阀或角阀的综合机能。
此外,还有—些不适用于泵出口安装的止回阀,如底阀、弹簧式,Y型等止回阀。
