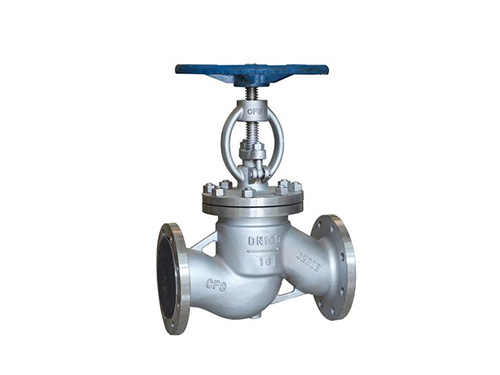

![法兰截止阀](/uploads/230222/1_211Q21O.jpg)
法兰截止阀属于强制密封式阀门,所以在阀门关闭时,需要向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀六时,操作力所需要克服的阻力,是阀杆和填料的磨擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。近年来,从自密封的阀门出现后,法兰截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。同时,在介质作用下,这种形式的阀门也较严密。我国阀门“三化给”曾规定,截止阀的流向,一律采用自上而下。
法兰截止阀开启时,阀瓣的开启高度,为公称直径的25%~30%时,流量已达到较大,表示阀门已达全开位置。所以截止阀的全开位置,应由阀瓣的行程来决定。本类阀门在管道中一般应当水平安装。
法兰截止阀优点
1、结构简单,制造和维修比较方便。
2、工作行程小,启闭时间短。
3、密封性好,密封面间磨擦力小,寿命较长。
截止阀的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式。按介质的流向分,有直通式、直流式和角式。截止阀按密封形式分,有填料密封截止阀和波纹管密封截止阀。
截止阀的结构形式:
截止阀阀体直通式是常见的结构,但其流体的阻力大的。直流式流体阻力较小,多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造,适用于较小通经、较高压力的的截止阀。
