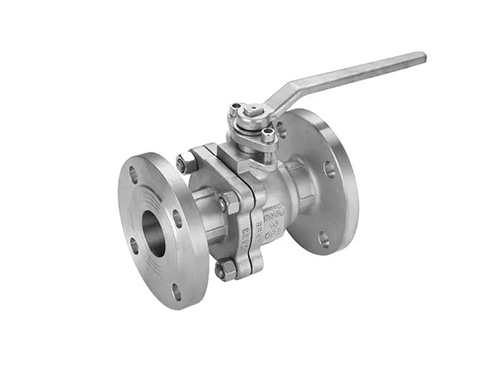

![法兰球阀](/uploads/230222/1_21234Qb.jpg)
法兰球阀产品特征:
球阀适用介质:水、气、油品、自然生长气和酸碱腐蚀性介质
球阀适用温度:-196~350℃
球阀驱动方式:手动、气动、电动、液动等
球阀公称通径:DN15~250mm 1/2"~10"
球阀主要用于截断或接通管路中的介质,亦可用用于流体的调节与控制,它与其它阀类相比,具有以下一些优点。
法兰球阀结构特点:
1、流体阻力小、球阀是所有阀类中流体阻力小的一种,即使是缩径球阀,其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩,可使阀杆长期操作平稳灵活。
3、阀座密封性能好,采用聚四氟乙烯等弹性材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的具体以临床效果为主而增大。
4、阀杆密封优良,由于阀杆只作彷转动运而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力具体以临床效果为主而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性,与球阀的磨擦损失小,故球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确认阀杆密封。
7、在球体、阀杆、阀体之间设置弹簧,能将开关过程产生的静电导出。
法兰球阀执行机构:
法兰球阀采用新型系列GT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确认与阀门的同步精度。
