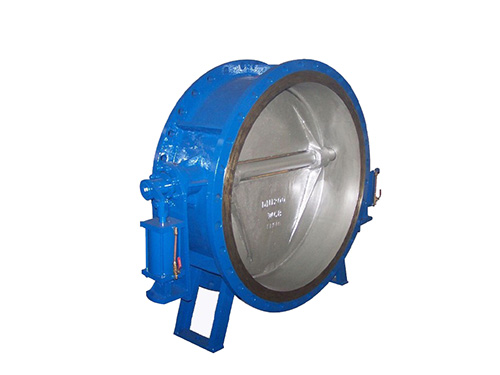

![蝶式缓冲止回阀](/uploads/230222/1_212335244.jpg)
蝶式缓冲止回阀是指依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流的阀门,又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门,其主要作用是防止介质倒流、防止泵及驱动电动机反转,以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。
蝶式缓冲止回阀根据其结构和安装方式可分:
1、蝶式缓冲止回阀的阀瓣呈圆盘状,绕阀座通道的转轴作旋转运动,因阀内通道成流线型,流动阻力比升蝶式止回阀小,适用于低流速和流动不常变化的大口径场合,但不宜用于脉动流,其密封性能不及升降式。蝶式止回阀分单瓣式、双瓣式和多半式三种,这三种形式主要按阀门口径来分,目的是为了防止介质停止流动或倒流时,减弱水力冲击。
2、蝶式缓冲止回阀:阀瓣沿着阀体垂直中心线滑动的止回阀,内螺纹止回阀只能安装在水平管道上,在高压小口径止回阀上阀瓣可采用圆球。蝶式止回阀的阀体形状与截止阀一样(可与截止阀通用),因此它的流体阻力系数较大。其结构与截止阀相似,阀体和阀瓣与截止阀相同。阀瓣上部和阀盖下部加工有导向套简,阀瓣导向简可在阀盏导向简内自由升降,当介质顺流时,阀瓣靠介质推力开启,当介质停流时,阀瓣靠自垂降落在阀座上,起阻止介质逆流作用。直通式蝶式止回阀介质进出口通道方向与阀座通道方向垂直;立式升降式止回阀,其介质进出口通道方向与阀座通道方向相同,其流动阻力较直通式小。
3、蝶式缓冲止回阀:阀瓣围绕阀座内的销轴旋转的止回阀。碟式止回阀结构简单,只能安装在水平管道上,密封性较好。
4、蝶式缓冲止回阀:阀瓣沿着阀体中心线滑动的阀门。管道式止回阀是新出现的一种阀门,它的体积小,重量较轻,加工工艺性好,是止回阀发展方向之一。但流体阻力系数比旋启式止回阀略大。
5、压紧式止回阀:这种阀门是做为锅炉给水和蒸汽切断用阀,它具有升降式止回阀和截止阀或角阀的综合机能。
此外,还有—些不适用于泵出口安装的止回阀,如底阀、弹簧式,Y型等止回阀。
主要技术参数:
公称压力 | PN | ANSI | |||
0.25~6.4MPa | 150LB-300LB | ||||
公称通经 | PN2.5(DN300~DN2000),PN6(DN300~DN2000),PN10(DN300~DN1600),PN16(DN300~1000),PN25,PN40,PN64(DN300~DN800) | ||||
强度试验 | 1.5倍 | ||||
密封试验 | 1.1倍 | ||||
阀体材料 | 灰铸铁 | 球墨铸铁 | 碳素钢C | 合金钢I | 不锈钢P/R |
工作温度 | 0~150℃ | -15~300℃ | -29~425℃ | -29~530℃ | -196~600℃ |
适用介质 | 水、蒸汽、气体、油品等 | 水、蒸汽、气体、油品等 | 水、蒸汽、气体、油品等 | 水、蒸汽、气体、油品等 | 醋酸类、硝酸类 |
主要外形连接尺寸:
DN | L | B1 | B2 | 各公称压力级地法兰连接尺寸 | ||||||||
0.25 | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 | 150LB | 300LB | ||||
300 | 178 | 1000 | 809 | GB/T17241.6 | GB/T9113 | ANSI B16.5FAO2023/3/12北方阀门zgbffm.com MSS-SP-44CLFAO2023/3/12北方阀门zgbffm.com | ||||||
350 | 190 | 1000 | 838 | |||||||||
400 | 216 | 1000 | 862 | |||||||||
450 | 222 | 1000 | 887 | |||||||||
500 | 229 | 1465 | 905 | |||||||||
600 | 267 | 1465 | 960 | |||||||||
700 | 292 | 1465 | 1015 | |||||||||
800 | 318 | 1465 | 1070 | |||||||||
900 | 330 | 1465 | 1120 | |||||||||
1000 | 410 | 1465 | 1170 | |||||||||
1200 | 470 | 1465 | 1285 | |||||||||
1400 | 530 | 1465 | 1400 | |||||||||
1600 | 600 | 1725 | 1525 | |||||||||
1800 | 670 | 1725 | 1650 | |||||||||
2000 | 760 | 1725 | 1889 |
